Çelik Konstrüksiyon
Şaseden İstinat Direği

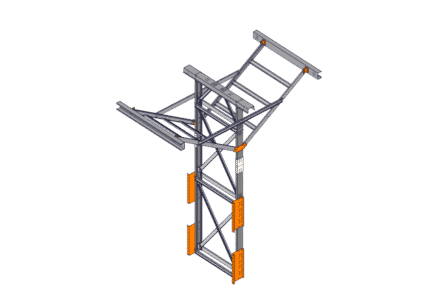

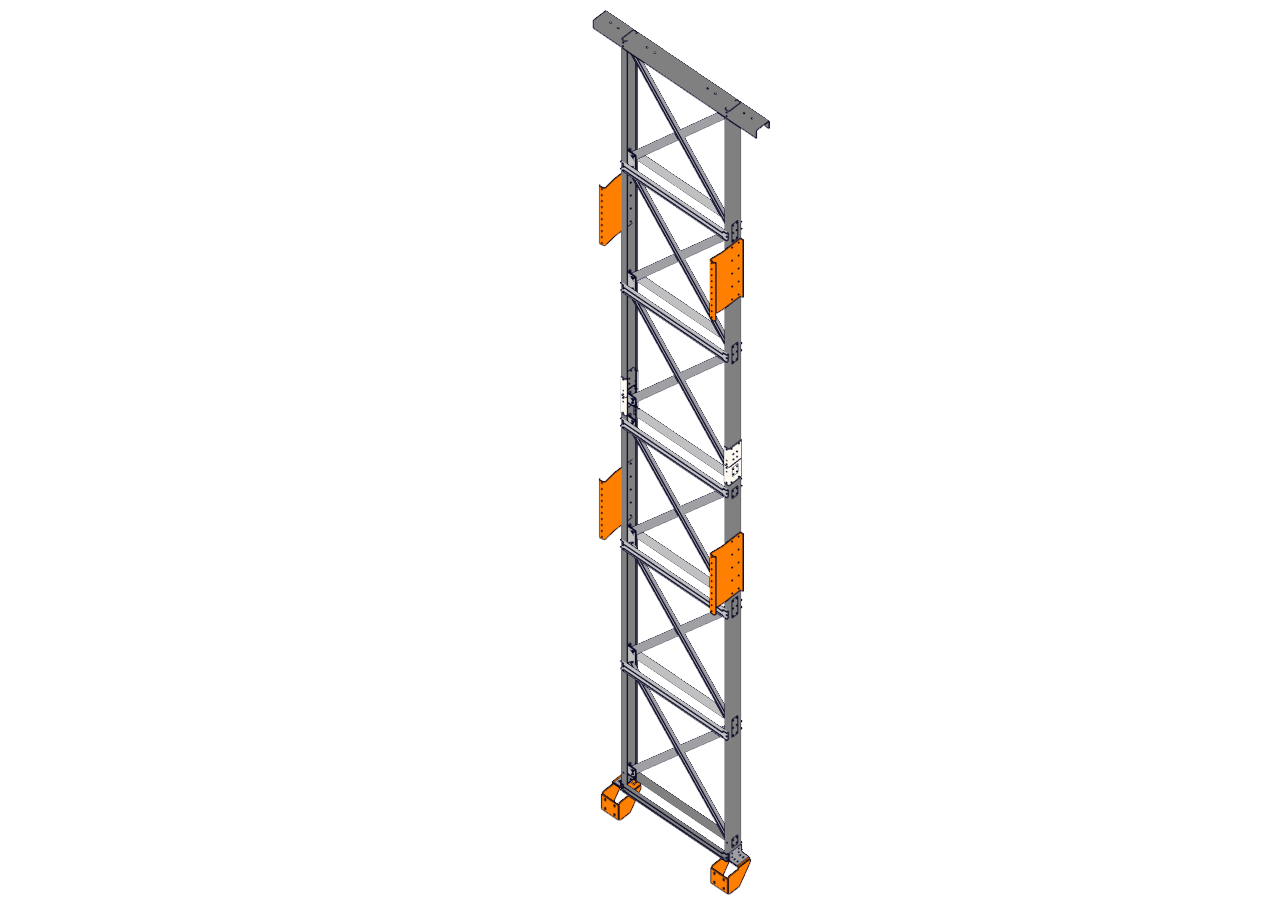

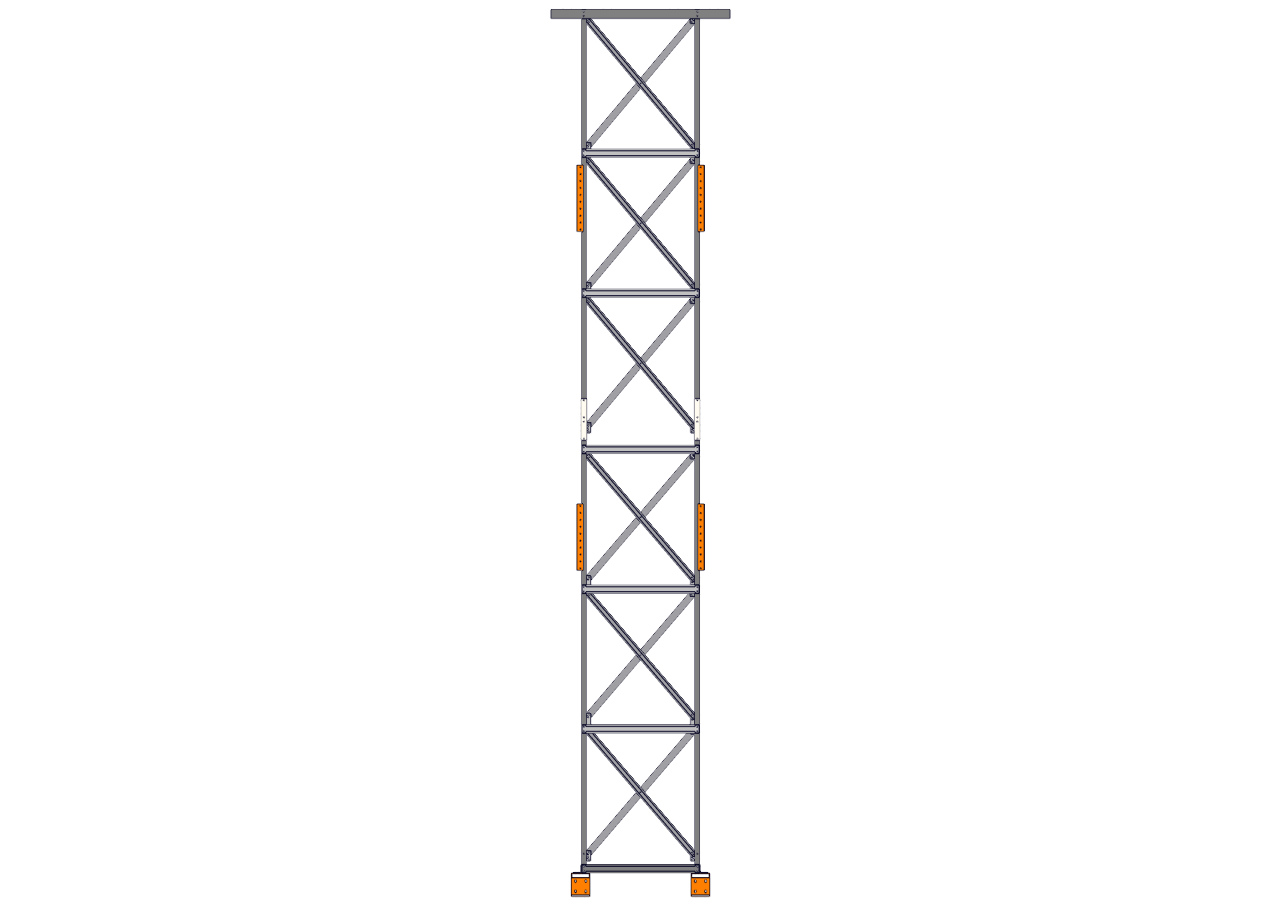

Şaseden istinat direkleri, konik tabanlı silo şaseleri veya mevcut çelik taşıyıcı sistemler üzerine bağlanarak konveyör ve akış borusu yüklerini bu yapılar üzerinden aktaran çelik destek elemanlarıdır.
KAPASİTE / ÖLÇÜ ARALIĞI150–2.500 m³
ÖNERİLEN KULLANIMSık boşaltma gerektiren endüstriyel prosesler
SİSTEM YAPISIModüler · Entegre · Projeye Özel

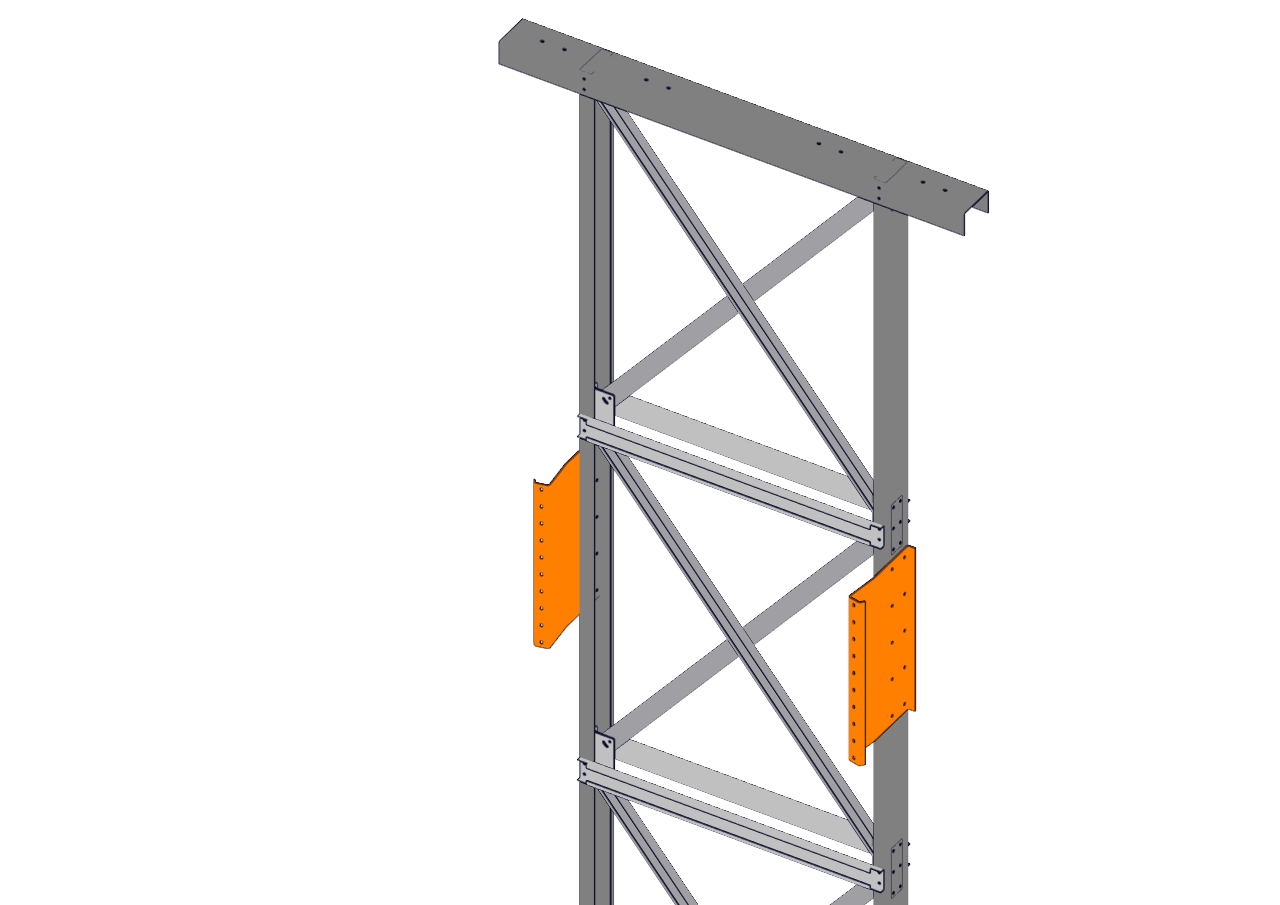

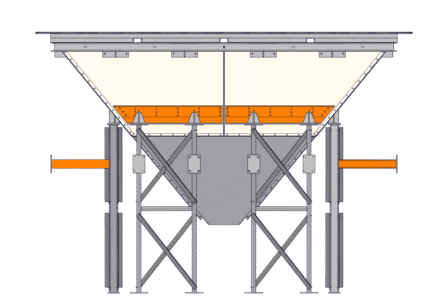

TEKNİK DEĞERLENDİRMEProjeniz için teklif alın →Şaseden istinat direkleri, konik tabanlı silo şaseleri veya mevcut çelik taşıyıcı sistemler üzerine bağlanarak konveyör ve akış borusu yüklerini bu yapılar üzerinden aktaran çelik destek elemanlarıdır. Konik tabanlı silo gruplarında ayrı temel ihtiyacını ortadan kaldırarak kompakt bir yerleşim sağlar. Şase kolon ve kirişleriyle uyumlu bağlantı plakaları ile monte edilir. Galvanizli çelikten, taşınacak yüklere göre statik hesapla boyutlandırılarak üretilir.
02 · TEKNİK VERİLER
Teknik özellikler
Kesin değerler proje koşullarına ve seçilen konfigürasyona göre belirlenir.
01Ürün ailesi Çelik Konstrüksiyon
02Kapasite / ölçü aralığı 150–2.500 m³
03Uygulama Sık boşaltma gerektiren endüstriyel prosesler
03 · MODEL SEÇİMİ
Kapasite ve Model Tablosu
Tablo ön seçim amacıyla sunulur. Nihai model; ürün özellikleri, proje koşulları ve mühendislik hesapları doğrultusunda kesinleştirilir.
95 model
| Model | Çap | Halka | Hacim (m³) | Buğday (t) | Mısır (t) | Ayçiçeği (t) | Yükseklik |
|---|---|---|---|---|---|---|---|
| HBS-036502 | 3,65 m | 2 | 29 | 25 | 22 | 12 | 5,45 m |
| HBS-036503 | 3,65 m | 3 | 39 | 33 | 29 | 16 | 6,36 m |
| HBS-036504 | 3,65 m | 4 | 48 | 41 | 37 | 20 | 7,27 m |
| HBS-036505 | 3,65 m | 5 | 58 | 49 | 44 | 24 | 8,18 m |
| HBS-036506 | 3,65 m | 6 | 67 | 57 | 51 | 28 | 9,09 m |
| HBS-036507 | 3,65 m | 7 | 77 | 65 | 59 | 33 | 10,00 m |
| HBS-036508 | 3,65 m | 8 | 86 | 73 | 66 | 37 | 10,91 m |
| HBS-036509 | 3,65 m | 9 | 96 | 81 | 73 | 41 | 11,82 m |
| HBS-036510 | 3,65 m | 10 | 105 | 89 | 80 | 45 | 12,73 m |
| HBS-045702 | 4,57 m | 2 | 49 | 43 | 37 | 20 | 6,17 m |
| HBS-045703 | 4,57 m | 3 | 64 | 55 | 49 | 27 | 7,08 m |
| HBS-045704 | 4,57 m | 4 | 79 | 68 | 60 | 33 | 7,99 m |
| HBS-045705 | 4,57 m | 5 | 94 | 80 | 72 | 40 | 8,90 m |
| HBS-045706 | 4,57 m | 6 | 109 | 93 | 83 | 46 | 9,81 m |
| HBS-045707 | 4,57 m | 7 | 124 | 106 | 95 | 52 | 10,72 m |
| HBS-045708 | 4,57 m | 8 | 139 | 118 | 106 | 59 | 11,63 m |
| HBS-045709 | 4,57 m | 9 | 154 | 131 | 118 | 65 | 12,54 m |
| HBS-045710 | 4,57 m | 10 | 169 | 143 | 129 | 72 | 13,45 m |
| HBS-045711 | 4,57 m | 11 | 184 | 156 | 140 | 78 | 14,36 m |
| HBS-045712 | 4,57 m | 12 | 199 | 168 | 152 | 85 | 15,27 m |
| HBS-054802 | 5,48 m | 2 | 77 | 67 | 59 | 33 | 6,89 m |
| HBS-054803 | 5,48 m | 3 | 98 | 85 | 75 | 42 | 7,80 m |
| HBS-054804 | 5,48 m | 4 | 120 | 103 | 92 | 51 | 8,71 m |
| HBS-054805 | 5,48 m | 5 | 141 | 120 | 108 | 60 | 9,62 m |
| HBS-054806 | 5,48 m | 6 | 163 | 138 | 124 | 69 | 10,53 m |
| HBS-054807 | 5,48 m | 7 | 184 | 157 | 141 | 78 | 11,44 m |
| HBS-054808 | 5,48 m | 8 | 206 | 175 | 157 | 87 | 12,35 m |
| HBS-054809 | 5,48 m | 9 | 227 | 193 | 173 | 96 | 13,26 m |
| HBS-054810 | 5,48 m | 10 | 248 | 211 | 190 | 105 | 14,17 m |
| HBS-054811 | 5,48 m | 11 | 270 | 229 | 206 | 114 | 15,08 m |
| HBS-054812 | 5,48 m | 12 | 291 | 247 | 222 | 124 | 15,99 m |
| HBS-054813 | 5,48 m | 13 | 313 | 265 | 239 | 133 | 16,90 m |
| HBS-054814 | 5,48 m | 14 | 335 | 283 | 255 | 141 | 17,81 m |
| HBS-064002 | 6,40 m | 2 | 113 | 96 | 86 | 48 | 7,62 m |
| HBS-064003 | 6,40 m | 3 | 142 | 120 | 108 | 60 | 8,53 m |
| HBS-064004 | 6,40 m | 4 | 171 | 145 | 131 | 73 | 9,44 m |
| HBS-064005 | 6,40 m | 5 | 200 | 170 | 153 | 85 | 10,35 m |
| HBS-064006 | 6,40 m | 6 | 230 | 195 | 175 | 97 | 11,26 m |
| HBS-064007 | 6,40 m | 7 | 259 | 220 | 198 | 110 | 12,17 m |
| HBS-064008 | 6,40 m | 8 | 288 | 244 | 220 | 122 | 13,08 m |
| HBS-064009 | 6,40 m | 9 | 317 | 269 | 242 | 135 | 13,99 m |
| HBS-064010 | 6,40 m | 10 | 347 | 294 | 265 | 147 | 14,90 m |
| HBS-064011 | 6,40 m | 11 | 376 | 319 | 287 | 159 | 15,81 m |
| HBS-064012 | 6,40 m | 12 | 405 | 344 | 309 | 172 | 16,72 m |
| HBS-064013 | 6,40 m | 13 | 434 | 368 | 332 | 184 | 17,63 m |
| HBS-064014 | 6,40 m | 14 | 464 | 393 | 354 | 197 | 18,54 m |
| HBS-064015 | 6,40 m | 15 | 493 | 418 | 376 | 209 | 19,45 m |
| HBS-064016 | 6,40 m | 16 | 522 | 443 | 399 | 221 | 20,36 m |
| HBS-073104 | 7,31 m | 4 | 233 | 198 | 178 | 99 | 10,16 m |
| HBS-073105 | 7,31 m | 5 | 271 | 230 | 207 | 115 | 11,07 m |
| HBS-073106 | 7,31 m | 6 | 310 | 263 | 236 | 131 | 11,98 m |
| HBS-073107 | 7,31 m | 7 | 348 | 295 | 265 | 147 | 12,89 m |
| HBS-073108 | 7,31 m | 8 | 386 | 327 | 295 | 164 | 13,80 m |
| HBS-073109 | 7,31 m | 9 | 424 | 360 | 324 | 180 | 14,71 m |
| HBS-073110 | 7,31 m | 10 | 462 | 392 | 353 | 196 | 15,62 m |
| HBS-073111 | 7,31 m | 11 | 501 | 424 | 382 | 212 | 16,53 m |
| HBS-073112 | 7,31 m | 12 | 539 | 457 | 411 | 228 | 17,44 m |
| HBS-073113 | 7,31 m | 13 | 577 | 489 | 440 | 245 | 18,35 m |
| HBS-073114 | 7,31 m | 14 | 615 | 522 | 469 | 261 | 19,26 m |
| HBS-073115 | 7,31 m | 15 | 653 | 554 | 499 | 277 | 20,17 m |
| HBS-073116 | 7,31 m | 16 | 691 | 586 | 528 | 293 | 21,08 m |
| HBS-073117 | 7,31 m | 17 | 730 | 619 | 557 | 309 | 21,99 m |
| HBS-073118 | 7,31 m | 18 | 768 | 651 | 586 | 326 | 22,90 m |
| HBS-082304 | 8,23 m | 4 | 308 | 262 | 235 | 131 | 10,88 m |
| HBS-082305 | 8,23 m | 5 | 357 | 303 | 272 | 152 | 11,79 m |
| HBS-082306 | 8,23 m | 6 | 405 | 344 | 309 | 172 | 12,70 m |
| HBS-082307 | 8,23 m | 7 | 454 | 385 | 346 | 192 | 13,61 m |
| HBS-082308 | 8,23 m | 8 | 502 | 426 | 383 | 213 | 14,52 m |
| HBS-082309 | 8,23 m | 9 | 551 | 467 | 420 | 233 | 15,43 m |
| HBS-082310 | 8,23 m | 10 | 599 | 508 | 457 | 254 | 16,34 m |
| HBS-082311 | 8,23 m | 11 | 647 | 549 | 494 | 274 | 17,25 m |
| HBS-082312 | 8,23 m | 12 | 696 | 590 | 531 | 295 | 18,16 m |
| HBS-082313 | 8,23 m | 13 | 744 | 631 | 568 | 315 | 19,07 m |
| HBS-082314 | 8,23 m | 14 | 792 | 672 | 605 | 336 | 19,98 m |
| HBS-082315 | 8,23 m | 15 | 841 | 713 | 642 | 357 | 20,89 m |
| HBS-082316 | 8,23 m | 16 | 889 | 754 | 679 | 377 | 21,80 m |
| HBS-082317 | 8,23 m | 17 | 938 | 795 | 716 | 398 | 22,71 m |
| HBS-082318 | 8,23 m | 18 | 986 | 836 | 752 | 418 | 23,62 m |
| HBS-091404 | 9,14 m | 4 | 396 | 336 | 303 | 168 | 11,60 m |
| HBS-091405 | 9,14 m | 5 | 456 | 387 | 348 | 193 | 12,51 m |
| HBS-091406 | 9,14 m | 6 | 516 | 437 | 394 | 219 | 13,42 m |
| HBS-091407 | 9,14 m | 7 | 575 | 488 | 439 | 244 | 14,33 m |
| HBS-091408 | 9,14 m | 8 | 635 | 538 | 485 | 269 | 15,24 m |
| HBS-091409 | 9,14 m | 9 | 695 | 589 | 530 | 295 | 16,15 m |
| HBS-091410 | 9,14 m | 10 | 754 | 640 | 576 | 320 | 17,06 m |
| HBS-091411 | 9,14 m | 11 | 814 | 690 | 621 | 345 | 17,97 m |
| HBS-091412 | 9,14 m | 12 | 874 | 741 | 667 | 370 | 18,88 m |
| HBS-091413 | 9,14 m | 13 | 933 | 791 | 712 | 396 | 19,79 m |
| HBS-091414 | 9,14 m | 14 | 993 | 842 | 758 | 421 | 20,70 m |
| HBS-091415 | 9,14 m | 15 | 1053 | 893 | 803 | 446 | 21,61 m |
| HBS-091416 | 9,14 m | 16 | 1112 | 943 | 849 | 472 | 22,52 m |
| HBS-091417 | 9,14 m | 17 | 1172 | 994 | 895 | 497 | 23,43 m |
| HBS-091418 | 9,14 m | 18 | 1232 | 1045 | 940 | 522 | 24,34 m |
| HBS-091419 | 9,14 m | 19 | 1291 | 1095 | 986 | 548 | 25,25 m |
| HBS-091420 | 9,14 m | 20 | 1351 | 1146 | 1031 | 573 | 26,16 m |
04 · ÜRÜN GALERİSİ

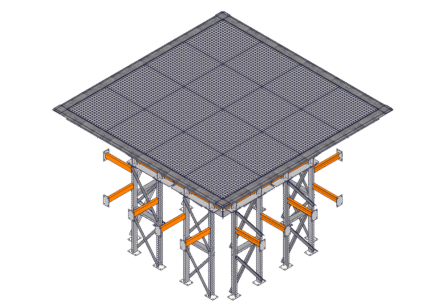

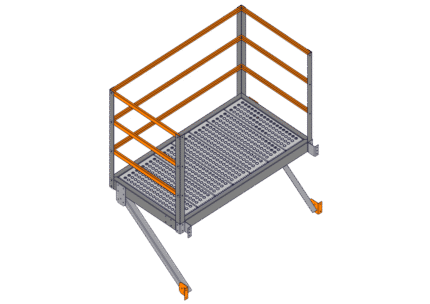

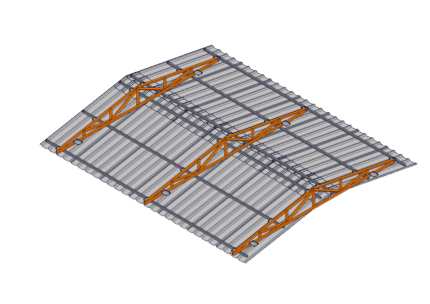

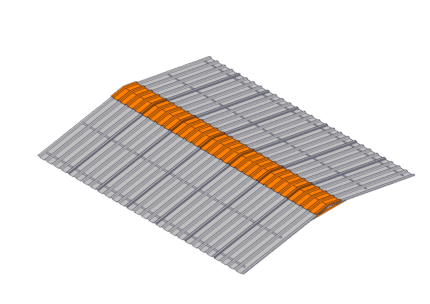

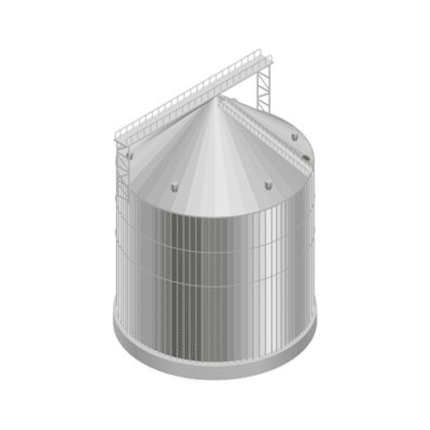

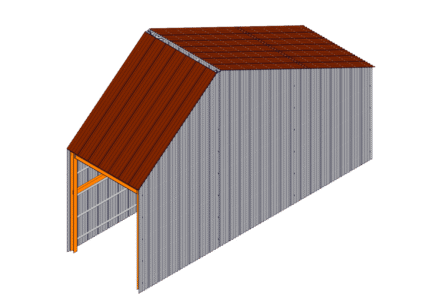

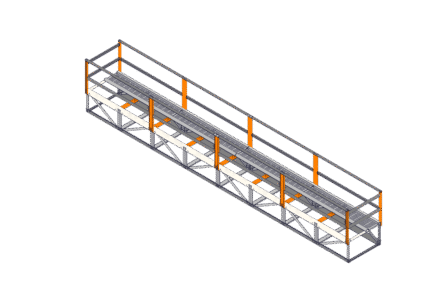

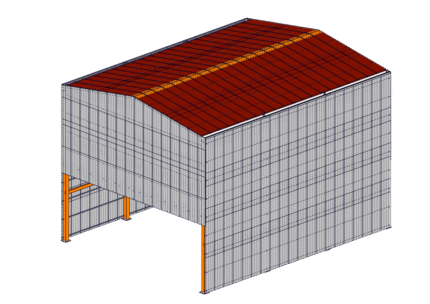

Görseller ve Teknik Çizimler
Ürün görünümü, uygulama detayları ve teknik çizimler.
